一） 改造前使用情況
水泥廠原料配料庫黏土庫底卸料設計為筒倉卸料器，筒倉卸料器依靠其內部的一個圓弧形刮刀回轉運動，使黏土從筒倉底部出料口均勻排出，通過變頻器控制刮刀轉速改變喂料量的大小，具有給料連續穩定，均化效果好的特點.
但在實際使用中，因為刮刀與卸料器底部之間的間隙較小，容易被黏土內的石子等異物卡死，取出異物較為困難，需要把倉內的物料排空，且入庫施工存在一定安全隱患。刮刀在使用中會逐漸磨損，隨著磨損量的增加，下料量也隨之減小，嚴重時會導致喂料量不能滿足生產，需要定期焊補刮刀， 無法焊補時就要整體更換。筒倉卸料器備件價格高，采購周期長，檢修維護成本高。
二）改造方案
經過對生產線原料均化及輸送系統的綜合分析，黏土在進入配料倉前，經過原料堆棚、側式預均化堆場，黏土成分的均化已經能完全滿足生產需求，所以配料庫底只需要滿足物料輸送及供應即可，因此決定將筒倉卸料器更換為GBL1000*4000中型板式給料機。具體施工方案為：
（1）根據現場尺寸重新制作一個錐形料倉，料倉內安裝聚氨酯板，起到減小堵料的效果。
（2）整體拆除筒倉卸料器，將新制作的錐形料斗安裝到料倉底部，安裝時為不影響原倉重計量，錐形料斗懸掛焊接在料倉上。料斗底部相應安裝棒條閥控制下料量.
（3）根據現場情況將皮帶秤前移，在皮帶秤上方搭設平臺，平臺上加裝一臺GBL1000X4000中型板式給料機。
（4）板式給料機電氣控制部分與筒倉卸料器電氣控制部分相同，可以直接沿用原筒倉卸料器變頻控制柜，只需要根據板喂機參數重新設定變頻器控制參數即可。
（5）在新安裝的料倉、板喂機周圍搭設巡檢、檢修平臺。
三）改造后使用效果
改造后板式給料機輸送能力能滿足生產需求。同時板喂機檢修維護量較原筒倉卸料器減小，維護簡單。板喂機備件均為國產標準產品，價格便宜，市場上均有現貨，大大降低檢修維護成本。

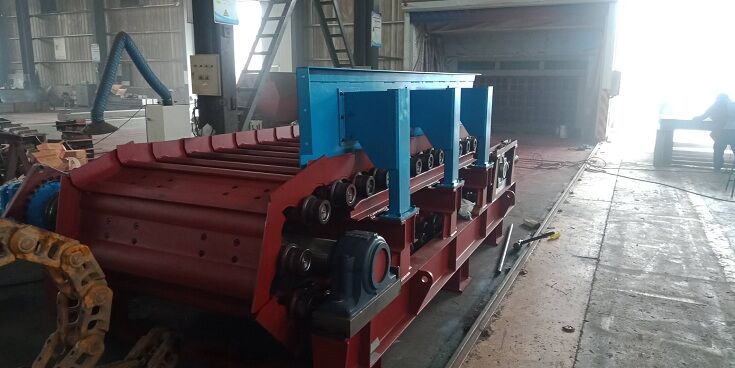

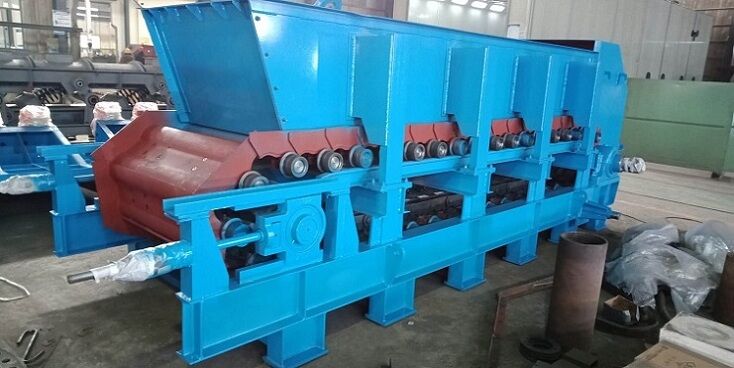

四）板式給料機技術參數如下:
設備名稱：中型板式給料機
規格： GBL1000×4000
槽板寬：1000mm
槽板底板厚：12mm，材質16Mn
中心距：4000mm
輸送物料粒度：50mm
輸送物料：黏土
物料容重：1.2t/m3
輸送量:50t/h
輸送傾角：0°
輸送速度：0.05m/s
合金結構鋼鏈節距：250mm
減速機： DFY320-250
速比i：250
電動機：YVF2-132S-4-5.5
變頻電機：5.5kw
GBL1000×4000中型板式給料機供貨范圍
1.減速器（含底座、逆止器） DFY320-250（1臺）
2.電動機(變頻調速) YVF2-180M-4-18.5（1臺）
3.低速聯軸器1套
4.高速聯軸器1套
5.機架（含頭部罩殼、導料板）1套
6.主軸裝置1套
7.尾軸裝置1套
8.鏈條1套
9.槽板1套
10.滾輪1套
11.隨機配件1套(槽板2塊、滾輪2只)
12.隨機技術資料1套
