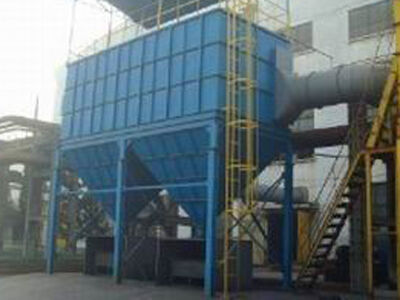

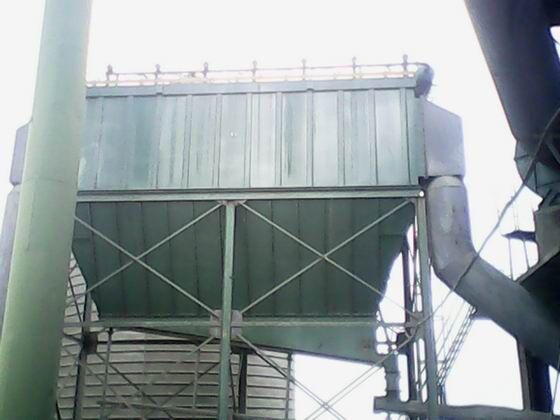

點擊下圖片即可查看大圖
一：FGM64-5氣箱脈沖袋式除塵器主要技術參數
名 稱 單 位 型號規格及數值
處理風量 Am3/hour 20000-22000
煙氣溫度 ℃ 小于120
入口濃度 g/m3 小于1000
出口濃度 mg/m3 ≤30
總過濾面積 m2 310
過濾風速 m/min 1.2-2.0
濾袋材質 500g/m2 滌綸針刺氈
濾袋規格 mm Φ130X2450
濾袋數量 條 320
脈沖閥規格 2″ 220V 直角式
脈沖閥數量 只 5
引風機電機功率 KW 30
除塵器阻力 Pa 1470-1770
收塵器承受負壓 Pa 小于5000
壓縮空氣壓力 Kg/cm2 5~7
壓縮空氣耗量 Nm3/min 0.14
除塵器漏風率 % <3
濾袋使用壽命 年 ≥2
二：FGM64-5氣箱脈沖袋式除塵器主要配置
序號 項 目 數量
1 結構件 8.3噸
2 500g/m2滌綸針織氈濾袋 320條
3 碳鋼鍍鋅袋籠 320根
4 2寸電磁脈沖閥 5只
5 引風機 1臺 4-728C 30KW
5 程序控制柜（風機及程序） 1臺
6 氣包 1套
三：FGM64-5氣箱脈沖袋式除塵器供貨范圍
設備進風口、出風口，、氣源接口 “三口”之內的所有部件及程序控制柜。
四：FGM64-5氣箱脈沖袋式除塵器設備材質要求
序號 部品名稱 材料 規格
1 本體壁板 Q235 ≥4
2 蓋板及筋板 Q235 ≥4
3 法蘭 Q235 ≥5
4 氣包 容器板 ≥6 mm
5 噴吹管 無縫鋼管 ≥5 mm
6 袋籠 ≥Φ3.0(加強Φ3.0)
7 濾料 單位重量500g/m2
