微米級干霧抑塵系統簡介
其原理就是微米級干霧抑塵機產生不通顆粒的水和霧狀水,與空氣中的不同力度的顆粒進行吸附和包裹，后自動結合受重力影響落到運輸皮帶機上。
1.微米級干霧抑塵裝置組成
微米級F霧抑塵裝置采用模塊化設計技術。由微米級干霧抑塵機、螺桿式空氣壓縮機、萬向節噴霧器總成、水氣連接管線、電伴熱系統和自動控制系統組成。1
1微米級干霧抑塵機是將氣、水過濾后，以設定的氣壓、水壓、氣流量、水流監按開關程序控制電磁閥打開或關閉，經管道輸送到噴霧器總成中去，實現噴霧抑塵。它由電控系統、多功能控制系統、流量控制系統組成。安裝在IP55標準的箱體內，有進氣管接口1個，進水管接口1個，出氣管接口2個，出水管接口2個。面板上有文本顯示器、氣水壓力表和電控系統按鈕。
2電控系統
電控系統是F霧抑塵系統的控制中心，集合了可編程控制器、保護電路、繼電器以及與它們相關的元器件。為用戶提供自動和手動兩種操作模式。在自動操作模式時，可自動接收皮帶機工作信號，通過西門了PLC控制繼電器，啟動或停止噴霧箱噴霧。在手動模式，操作人員可以按壓操作按鈕啟動或停止噴霧箱噴霧。用戶還可以通過西門了PLC設置接口修改噴霧周期及管道吹掃時間等。
電控系統將干霧抑塵機與現場設備的控制信號連接起來，以使實現自動控制。
3螺桿式空氣壓縮機
螺桿式空氣壓縮機的作用是為微米級千霧抑塵系統提供標準氣源。
4噴霧箱/歷向節噴霧器總成

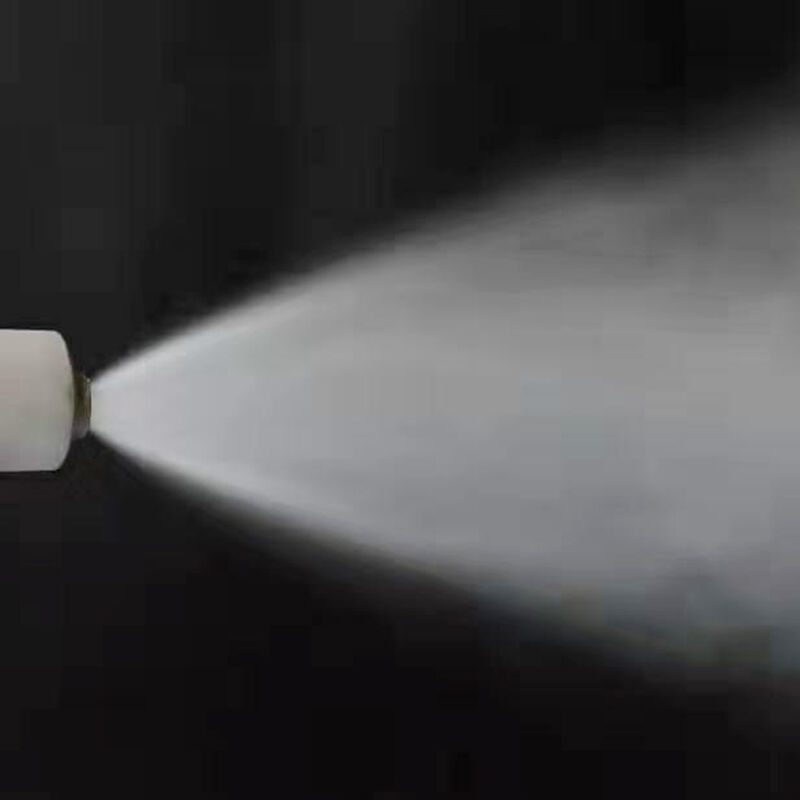

接收由干霧抑塵機輸送來的氣、水并將其轉化成顆粒直徑為1~10Hm的干、煙霧噴射出去，按F霧抑塵機的控制指令噴向抑塵點。

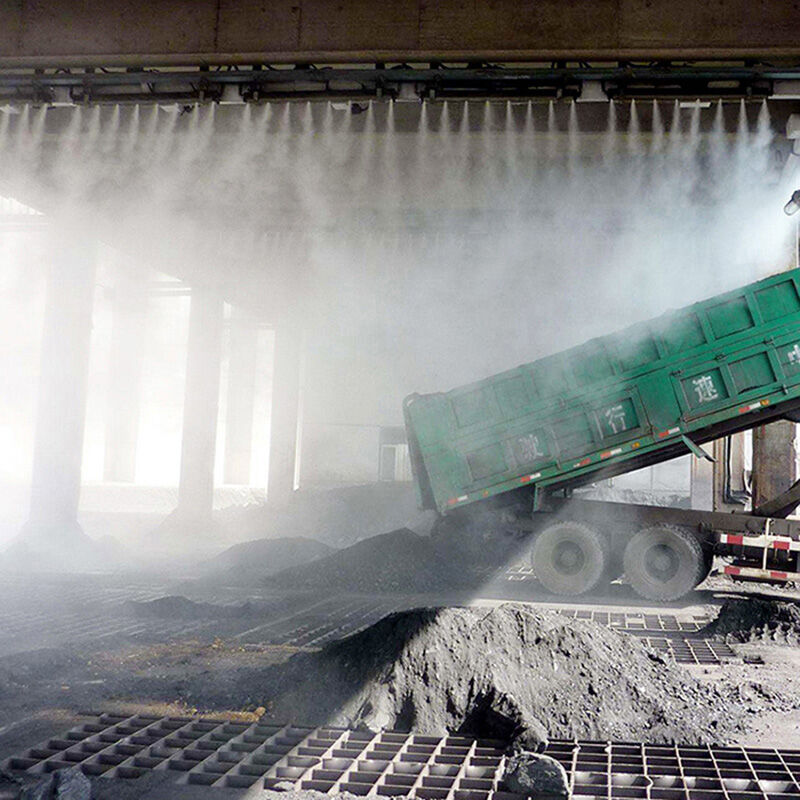

當干霧與粉塵顆粒相互接觸、碰撞時，使粉塵顆粒相互粘結、凝聚變大，并在自身的重力作用下沉降，從而達到抑塵的作用。
