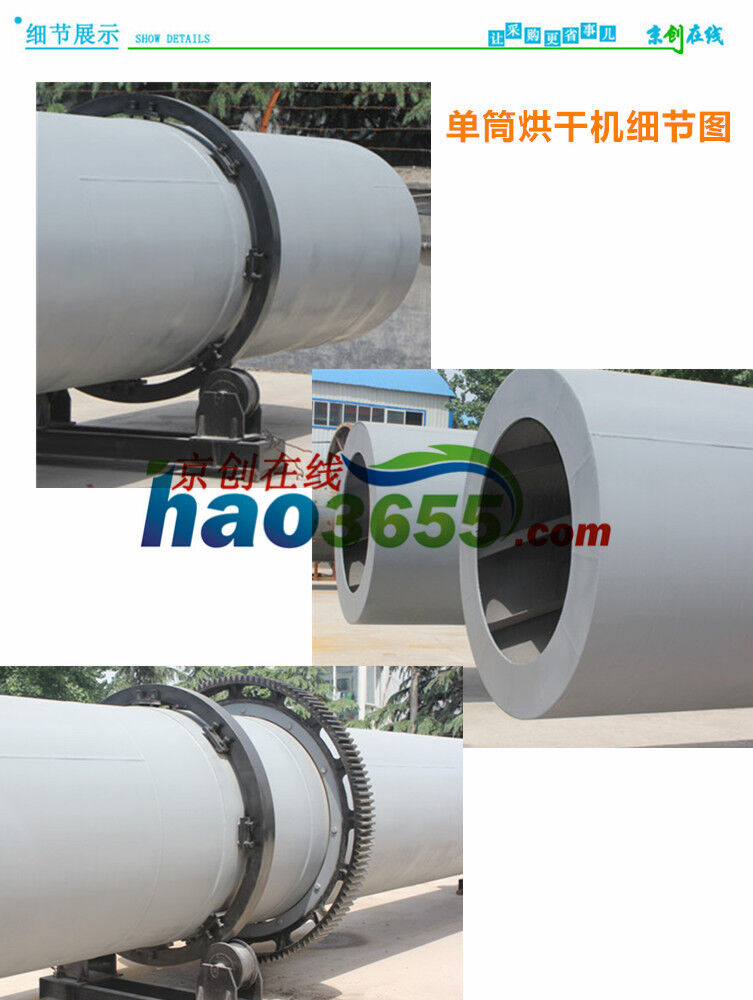

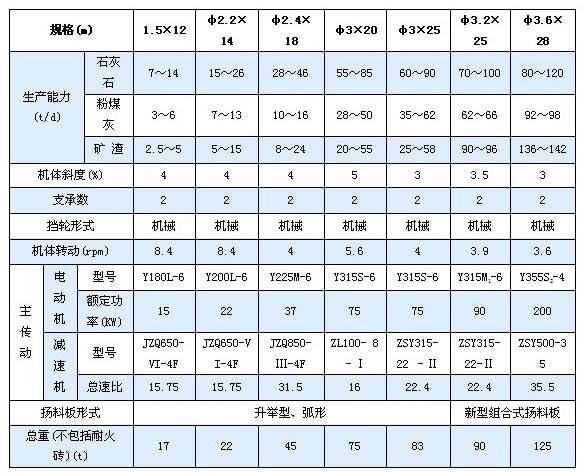

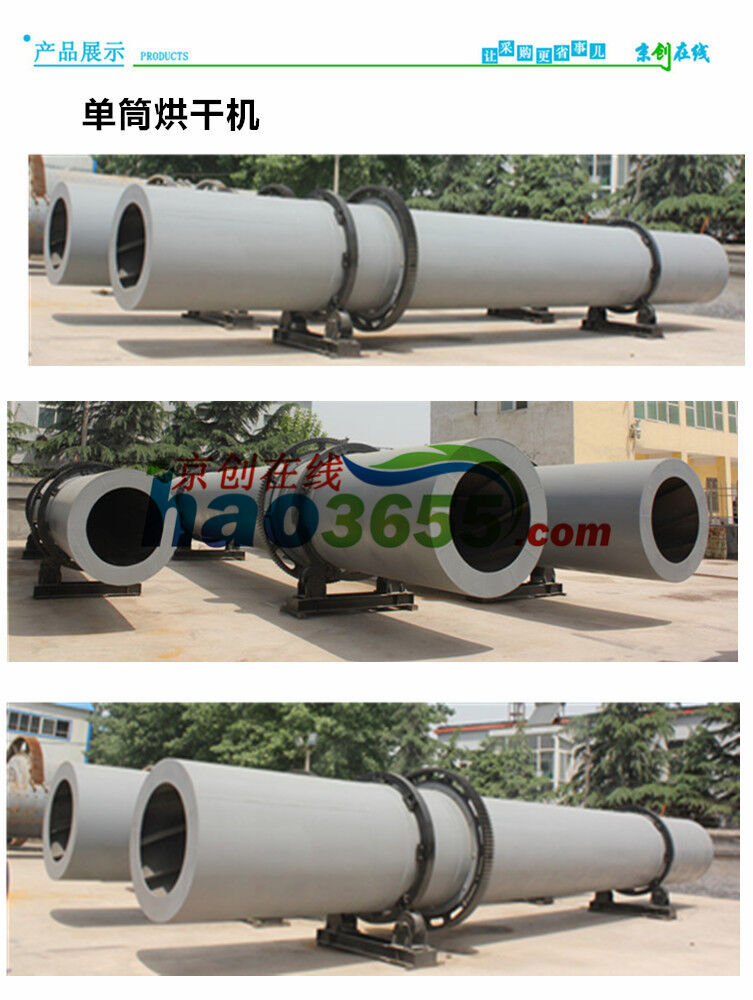

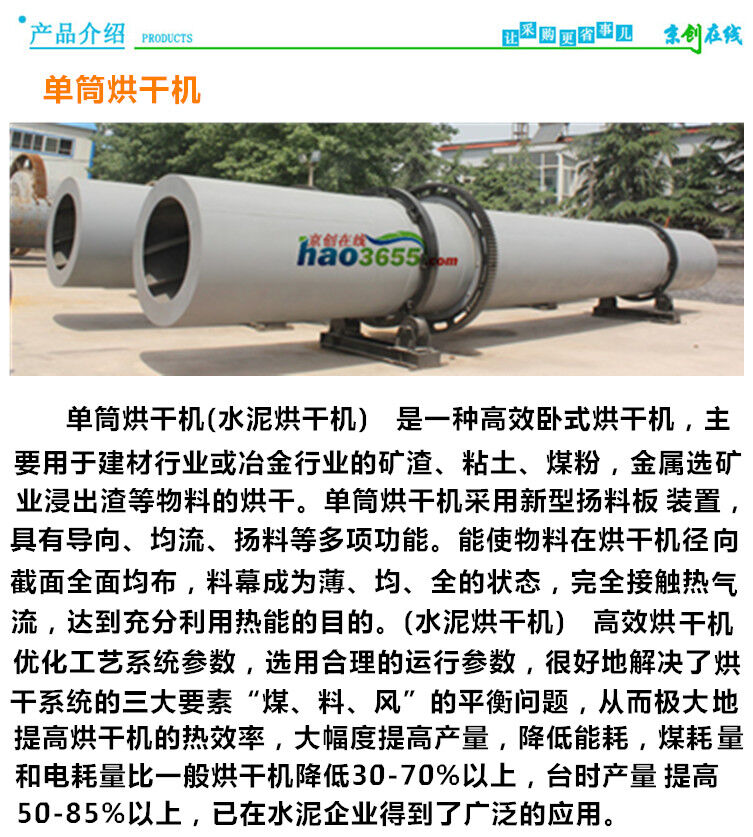

單筒烘干機φ3×25，也叫滾筒干燥機，它廣泛用于建材、冶金、化工、水泥工業烘干礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。
需要干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端，加料管道的斜度要大于物料的自然傾角，以便物料流入烘干機內。
單筒烘干機φ3×25筒體是一個與水平線略成傾斜的旋轉圓筒，物料從較高一端加入，載熱體由低端進去，與物料成逆流接觸，也有載熱體和物料一起并流入筒體的，隨著筒體的轉動，物料受重力作用運行到較低的一端。
濕物料在筒體內向前移動過程中，直接或者間接得到了載熱體的給熱，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送進。
在筒體內壁上裝有揚料板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。
載熱體一般分為熱空氣、煙道氣等。經烘干機以后，一般需要旋風除塵器將氣體內所有物料捕集下來。
1、安裝內外吊架:內外吊架安裝于輻射梁下部,用螺栓安裝在輻射梁上。
2、安裝安全防護:在內吊架與中心鋼圈之間布置安全網。在外吊架外面亦要掛設 安全網,并用鋼絲繩沿長度進行固定。
3、安裝千斤頂:千斤頂安裝在輻射梁上,中間為支撐鋼管貫穿,鋼管插入筒壁中固 定。
4、安裝垂直運輸、水電、通訊、信號、控制系統、觀測裝置及其他構件、設備等。操作平臺組裝后要設置起拱度,起拱度為其跨度的1/500。單筒烘干機操作平臺的中心要與筒壁中心重合,故在安裝中心鋼圈時進行對中。
單筒烘干機φ3×25液壓系統安裝完畢后,應進行試運轉。首先進行充油排氣,然后加壓至981N/cm2,重復5次,進行全面檢查。滑框倒模裝置安裝完畢并驗收合格后,撤去臨時支撐,空提1個~2個行程,檢查各系統運轉情況是否正常。
1)操作平臺上加荷125%,即加荷載7.4t。將鋼筋均勻布置在平臺上,然后提升平臺,平臺高度每提升250mm觀察一次,直至提升高度達到1500mm。對中心鋼圈和輻射梁的撓度進行觀測,同時檢查油路、千斤頂、爬桿、拉桿的受力情況。中心鋼圈和輻射梁的撓度不超過跨度的1/250,操作平臺撓度不超過跨度的1/400。
卸荷后再次對中心鋼圈、輻射梁進行觀測,并檢查各部位有無變形、破壞,根據檢查情況及數據對比,得出結論。
