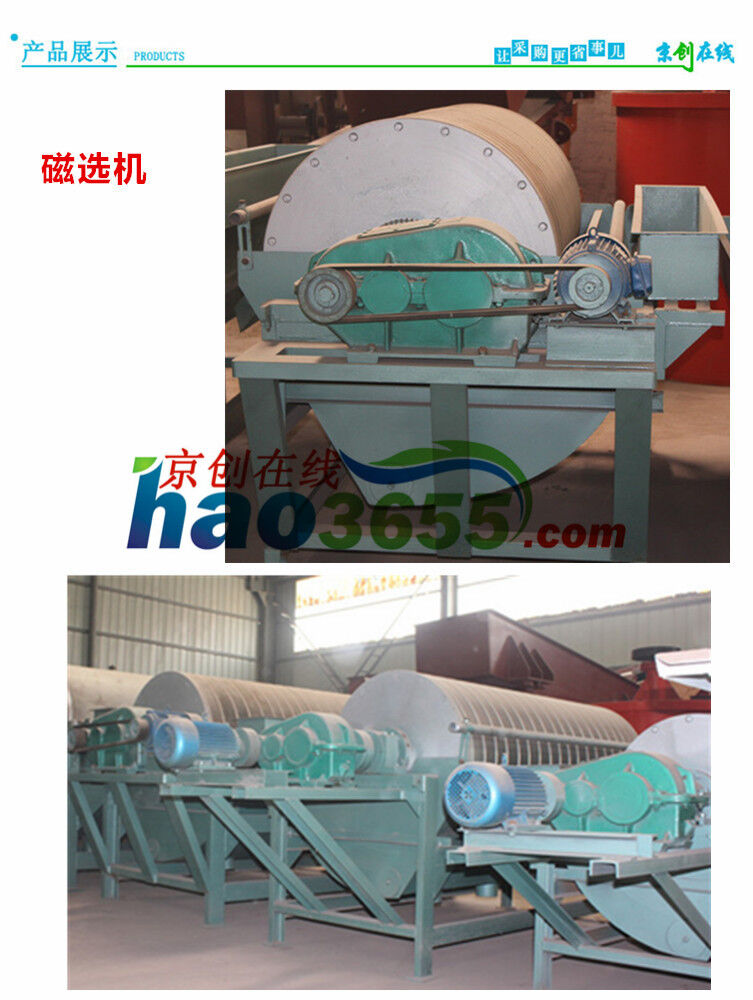

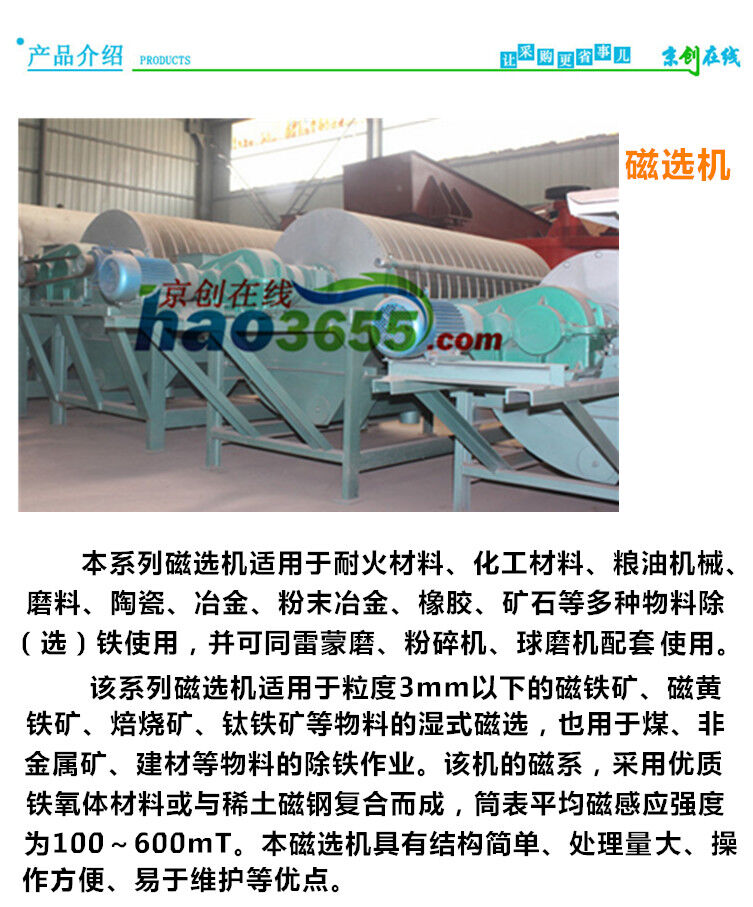

磁選機CTB-1021分為干式磁選機和濕式磁選機。該系列設備的磁場分布特征有利于微細粉的最大回收效果，巧妙設計了分選設備中產生合理礦漿流向的相應結構，使磁性礦物的回收率大大提高，該設備對物料流量，濃度等參數變化的適應性強，廣泛用于重介質選煤廠。
磁選機CTB-1021的結構特點：

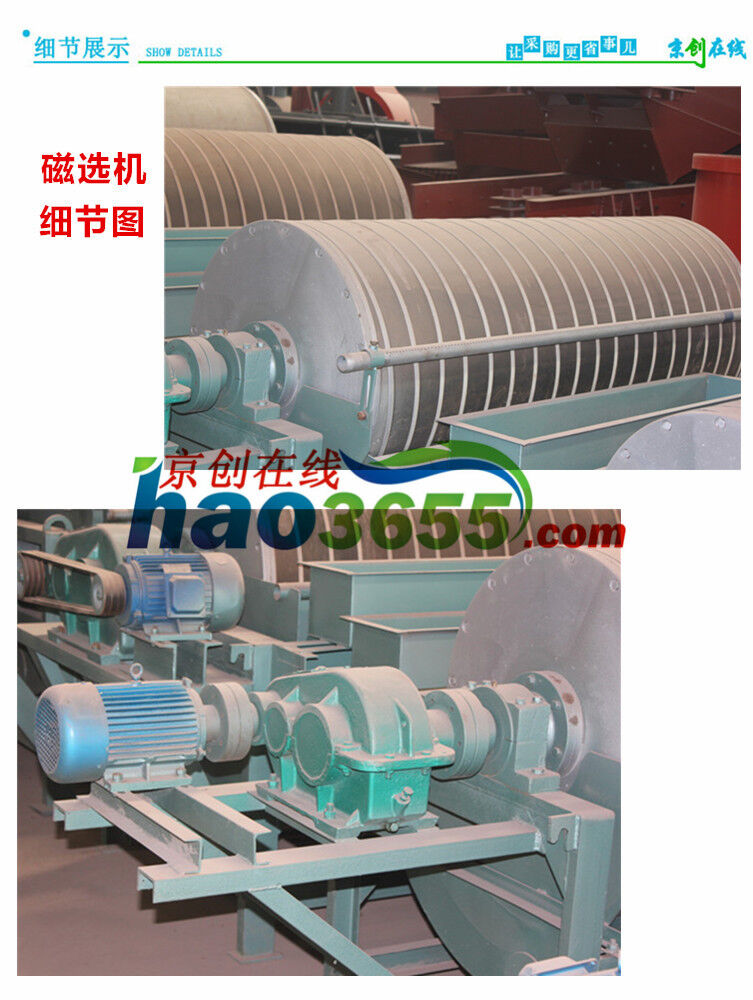

濕式永磁筒式磁選機主要由圓筒、磁系、槽體、傳動部分四部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件，用不銹鋼螺釘和筒相連。電機通過減速機，帶動圓筒作回轉運動。磁系為開放式磁系，裝在圓筒內。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。
磁選選礦設備程序控制可實現磁選設備安全運行，保證流程暢通。它包括連續磁選過程的設備啟動、停機和故障處理的自動聯鎖操作；斷續給礦的磁選機程序控制等。
在連續的磁選過程，為避免礦流阻塞或溢出，通常設備按逆礦流方向啟動，順礦流方向停機，故障時發出報警信號并停止向該設備給礦和自動導流，避免事故擴大。對間斷給礦的磁選機，如間斷給礦的電磁高梯度強磁場磁選機，要求按一定的操作程序運行：
(l)、磁選機CTB-1021接通電源進行激磁；
(2)、礦漿給入磁選機并進行分選；
(3)、停止給礦并使該礦漿返回攪拌槽；
(4)、斷開激磁電源去磁；
(5)、排出磁選機內的磁性礦物。并周期地重復上述程序。磁選過程順序控制由順序控制器(見選礦設備順序控制器)實現，根據工藝要求的控制順序預先編程，并存入順序控制器內。
