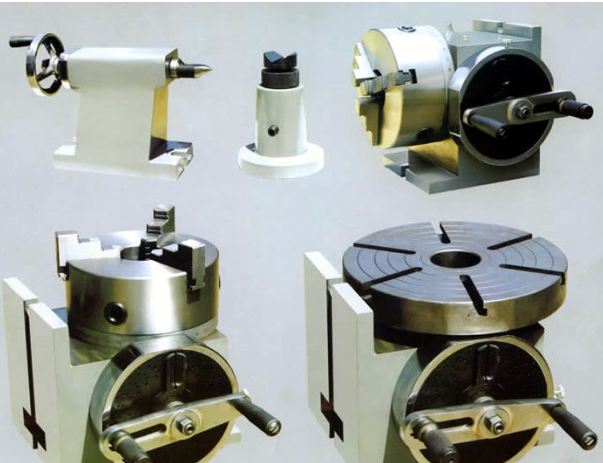

分度頭 萬能分度頭精密分度頭125 中心高100 BS-0 4寸簡易分度頭 供應萬能分度頭 銷量領先4寸萬能分度頭 客戶信賴的萬能分度頭
萬能分度頭是安裝在銑床上用于將工件分成任意等份的的機床附件。利用分度刻度環和游標，定位銷和分度盤以及交換齒輪，將裝卡在頂尖間或卡盤上的工件分成任意角度，可將圓周分成任意等份，輔助機床利用各種不同形狀的刀具進行各種溝槽﹑正齒輪﹑螺旋正齒輪﹑阿基米德螺線凸輪等的加工工作。
主要功用：萬能分度頭具有以下功用：
1、能將工件作任意周圓等分或作直線移距分度。2、可將工件裝夾成所需要的角度（垂直、水平或傾斜）。
結構：分度頭的底座內裝有回轉體，分度頭主軸可隨回轉體在垂直平面內向上90°和向下10°范圍內轉動。主軸前端常裝有三爪卡盤或頂尖。分度時拔出定位銷，轉動手柄，通過齒數比為1/1的直齒圓柱齒輪副傳動，帶動蝸桿轉動，又經齒數經為1:40的蝸輪蝸桿副傳動、帶動主軸旋轉分度。當分度頭手柄轉動一轉時，蝸輪只能帶動主軸轉過1/40轉。這時分度手柄所需轉過的轉數n為：1：40=1/z：n，n=40/z。
分度類別：直接分度：可利用主軸上360°刻度盤對工件進行了分度或等分，分度值為1°。
精密分度：可利用分度盤（3塊）通過彈性手把對工件進行等分（2等分~210等分），這種分度方法在使用中最為廣泛。定位手把的轉數n可根據不同的需要來決定
萬能分度頭的功用：1）使工件繞本身軸線進行分度（等分或不等分）。如六方、齒輪、花鍵等等分的零件。2）使工件的軸線相對銑床工作臺臺面扳成所需要的角度（水平、垂直或傾斜）。因此，可以加工不同角度的斜面。3）在銑削螺旋槽或凸輪時，能配合工作臺的移動使工件連續旋轉。
公司主營：萬能分度頭 各種規格萬能分度頭永磁吸盤磨床磁盤 細目永久吸盤 手持退磁器 便攜式退磁器 光電尋邊器 沖子成型器
廠家直接供貨 歡迎您選購!
濟寧市安源五金工具廠
聯系人：張樊
傳真：0537-2108028
固話：0537-2255518
手機：13583738971
QQ: 1659605904
旺旺：jnanyuan01
郵箱:1659605904@qq.com
