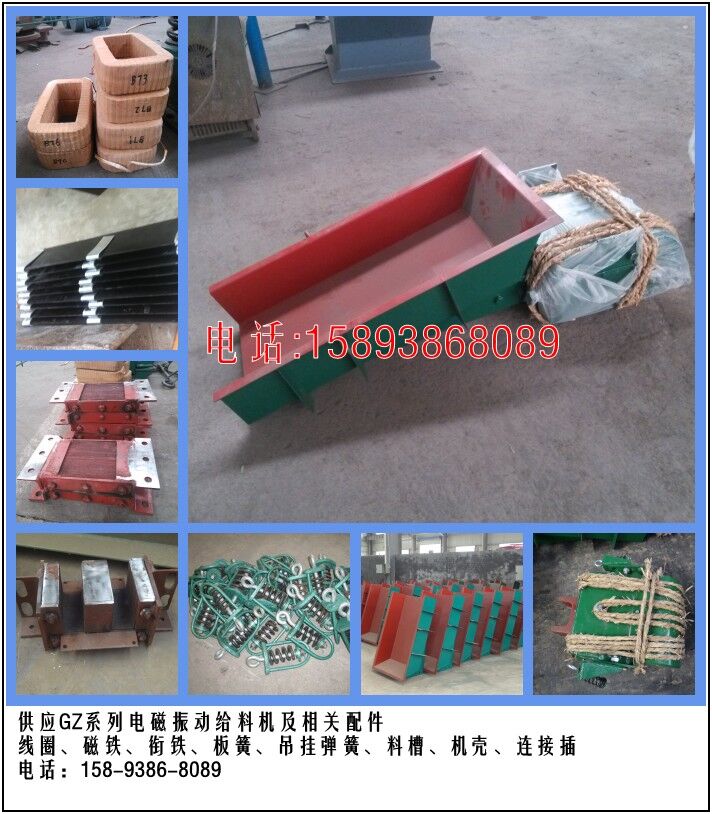

GZ系列電磁振動給料機的組成如下：
1.板彈簧組：振動器板彈簧是電磁振動給料機的儲能系統(tǒng)。它一般由60Si2Mn制成。彈簧板中部用一螺栓夾在連接叉中，兩端各用一螺栓夾在機殼上，構成機器的彈性系統(tǒng)。板彈簧電磁振動給料機，通常利用增加或者減少板彈簧片數(shù)的方法來調整機器的頻率比。
2.激振器殼體：電磁振動給料機的激振器殼體用鑄鐵鑄造而成，作為固定彈簧組和鐵芯用，有時也作為平衡質量用，所以其質量必須滿足設計要求。為了防止將振動傳給地基，一般都將激振器殼體支撐于剛度不大的隔振彈簧上。
3.銜鐵：銜鐵由0.23-0.50mm的一字型硅鋼片迭裝而成，用螺栓固定在連接叉上，和鐵芯保持一定的間隙。
4.線圈和鐵芯：鐵芯一般由0.23-0.50mm的“山”字型硅鋼片迭裝而成，用螺栓固定在振動殼體上；鐵芯上套有線圈，當電流通過時就可以產(chǎn)生磁場。
5.連接叉：連接叉是一鑄鐵件，它與槽體剛性連接在一起，通過它將激振力傳給槽體。
GZ電磁振動給料機型號
GZ1電磁振動給料機功率0.06千瓦 GZ2電磁振動給料機功率0.15千瓦
GZ3電磁振動給料機功率0.2千瓦 GZ4電磁振動給料機功率0.45千瓦
GZ5電磁振動給料機功率0.65千瓦 GZ6電磁振動給料機功率1.5千瓦
GZ7電磁振動給料機功率3千瓦 GZ8電磁振動給料機功率4千瓦
GZ9電磁振動給料機功率5.5千瓦 GZ10電磁振動給料機功率4×2千瓦
GZ11電磁振動給料機功率5.5×2千瓦
GZS【上陣型】電磁振動給料機
GZ3S電磁振動給料機功率0.2千瓦
GZ4S電磁振動給料機功率0.45千瓦
GZ5S電磁振動給料機功率0.65千瓦
GZ6S電磁振動給料機功率1.5千瓦
GZF【封閉式】電磁振動給料機
GZ1F封閉式電磁振動給料機功率0.06千瓦
GZ2F封閉式電磁振動給料機功率0.15千瓦
GZ3F封閉式電磁振動給料機功率0.2千瓦
GZ4F封閉式電磁振動給料機功率0.45千瓦
GZ5F封閉式電磁振動給料機功率0.65千瓦
GZ6F封閉式電磁振動給料機功率1.5千瓦
