1）水泥實際活性（強度）低
常見的有兩種情況，一是水泥出廠質(zhì)量差，而在實際工程中應(yīng)用時又在水泥28d強度試驗結(jié)果未測出前，先估計水泥強度等級配置混凝土，當28d水泥實測強度低于原估計值時，就會造成混凝土強度不足；二是水泥保管條件差，或儲存時間過長，造成水泥結(jié)塊，活性降低而影響強度。

2）水泥安定性不合格
其主要原因是水泥熟料中含有過多的游離氧化鈣（CaO）或游離氧化鎂（MgO），有時也可能由于摻入石膏過多而造成。因為水泥熟料中的CaO和MgO都是燒過的，遇水后熟化極緩慢，熟化所產(chǎn)生的體積膨脹延續(xù)很長時間。當石膏摻量過多時，石膏與水化后水泥中的水化鋁酸鈣反應(yīng)生成水化鋁硫酸鈣，也使體積膨脹。這些體積變化若在混凝土硬化后產(chǎn)生，都會破壞水泥結(jié)構(gòu)，大多數(shù)導致混凝土開裂，同時也降低了混凝土強度。尤其需要注意的是有些安定性不合格的水泥所配制的混凝土表面雖無明顯裂縫，但強度極度低下。

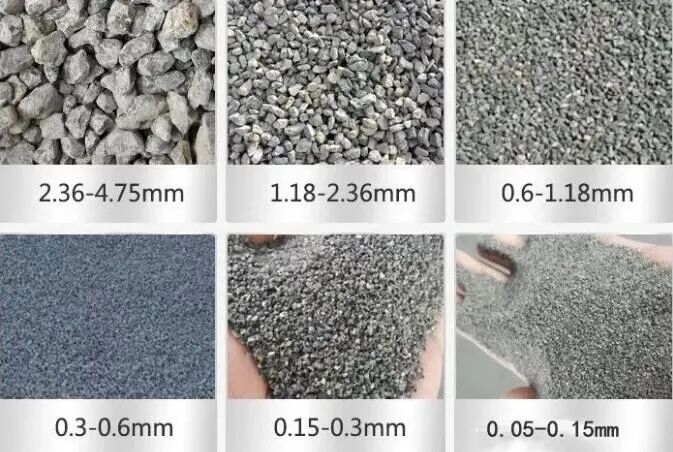

1）石子強度低
在有些混凝土試塊試壓中，可見不少石子被壓碎，說明石子強度低于混凝土的強度，導致混凝土實際強度下降。

2）石子體積穩(wěn)定性差
有些由多孔燧石、頁巖、帶有膨脹黏土的石灰?guī)r等制成的碎石，在干濕交替或凍融循環(huán)作用下，常表現(xiàn)為體積穩(wěn)定性差，而導致混凝土強度下降。

3）石子形狀與表面狀態(tài)不良
針片狀石子含量高影響混凝土強度。而石子具有粗糙的和多孔的表面，因與水泥結(jié)合較好，而對混凝土強度產(chǎn)生有利的影響，尤其是抗彎和抗拉強度。最普通的一個現(xiàn)象是在水泥和水灰比相同的條件下，碎石混凝土比卵石混凝土的強度高10%左右。

4）集料（尤其是砂）中有機雜質(zhì)含量高
如集料中含腐爛動植物等有機雜質(zhì)（主要是鞣酸及其衍生物），對水泥水化產(chǎn)生不利影響，而使混凝土強度下降。

5）黏土、粉塵含量高
由此原因造成的混凝土強度下降主要表現(xiàn)在以下三方面，一是這些很細小的微粒包裹在集料表面，影響集料與水泥的粘結(jié)；二是加大集料表面積，增加用水量；三是黏土顆粒、體積不穩(wěn)定，干縮濕脹，對混凝土有一定破壞作用。

6）三氧化硫含量高
集料中含有硫鐵礦（FeS2）或生石膏（CaSO4?2H2O）等硫化物或硫酸鹽，當其含量以三氧化硫計較高時（例如＞1%），有可能與水泥的水化物作用，生產(chǎn)硫鋁酸鈣，發(fā)生體積膨脹，導致硬化的混凝土裂縫和強度下降。

7）砂中云母含量高
由于云母表面光滑，與水泥石的粘結(jié)性能極差，加之極易沿節(jié)理裂開，因此砂中云母含量較高對混凝土的物理力學性能（包括強度）均有不利影響。

拌制混凝土若使用有機雜質(zhì)含量較高的沼澤水、含有腐殖酸或其它酸、鹽（特別是硫酸鹽）的污水和工業(yè)廢水，可能造成混凝土物理力學性能下降。

目前一些小廠生產(chǎn)的外加劑質(zhì)量不合格的現(xiàn)象相當普遍，由于外加劑造成混凝土強度不足，甚至混凝土不凝結(jié)的事故時有發(fā)生。

混凝土配合比是決定強度的重要因素之一，其中水灰比的大小直接影響混凝土強度，其他如用水量、砂率、漿集比等也影響混凝土的各種性能，從而造成強度不足事故。這些因素在工程施工中，一般表現(xiàn)在如下幾個方面：

混凝土配合比是根據(jù)工程特點、施工條件和原材料情況，由工地向?qū)嶒炇疑暾堅嚺浜蟠_定。但是，不少工地卻不顧這些特定條件，僅根據(jù)混凝土強度等級的指標，隨意套用配合比，因而造成許多強度不足事故。

較常見的有攪拌設(shè)備上加水裝置計量不準；不扣除砂石中含水量；甚至在澆灌地點任意加水等。用水量加大后，使混凝土的水灰比和坍落度增大，造成強度不足事故。

除了攪拌前計量不準外，包裝水泥的重量不足也屢有發(fā)生，導致混凝土中水泥用量不足，造成強度偏低。

較普遍的是計量工具陳舊或維修管理不好，精度不合格。

主要有兩種；一是品種用錯，在未搞清外加劑屬早強、緩凝、減水等性能前，盲目亂摻外加劑，導致混凝土達不到預(yù)期的強度；二是摻量不準。

當混凝土總含堿量較高時，又使用含有碳酸鹽或活性氧化硅成分的粗集料（蛋白石、玉髓、黑曜石、沸石、多孔燧石、流紋巖、安山巖、凝灰?guī)r等制成的集料），可能產(chǎn)生堿一集料反應(yīng)，即堿性氧化物水解后形成的氫氧化鈉與氫氧化鉀，它們與活性集料起化學反應(yīng)，生成不斷吸水、膨脹的混凝膠，造成混凝土開裂或強度下降。日本有資料介紹，在其他條件相同的情況下，堿一集料反應(yīng)后混凝土強度僅為正常值的60%左右。

向攪拌機中加料順序顛倒，攪拌時間過短，造成拌合物不均勻，影響強度。

在運輸中發(fā)現(xiàn)混凝土離析，但沒有采取有效措施（如重新攪拌等），運輸工具漏漿等均影響強度。

如澆筑時混凝土已初凝；混凝土澆筑前已離析等均可造成混凝土強度不足。

某工程鋼模嚴重變形，板縫5~10mm，嚴重漏漿，實測混凝土28d強度僅達設(shè)計值的一半。

混凝土入模后的空隙率達10%~20%，如果振搗不實，或模板漏漿必然影響強度。

主要是溫度、濕度不夠，早期缺水干燥，或早期受凍，造成混凝土強度偏低。

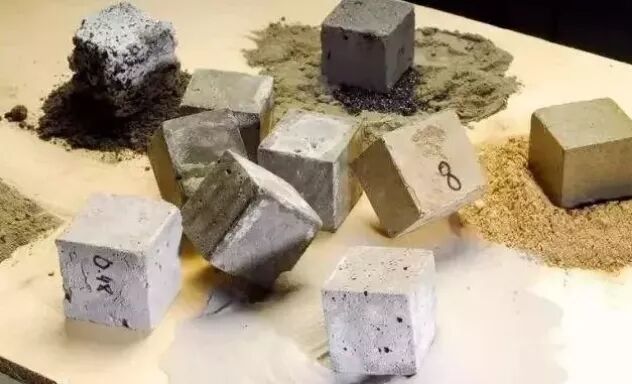

至今還有一些工地和不少施工試驗檢測人員不知道混凝土試塊應(yīng)在溫度為（20±2）℃和相對濕度為95%以上的標準條件下養(yǎng)護，而將試塊在施工同條件下養(yǎng)護，有些試塊的溫、濕度條件很差，并且有的試塊被撞砸，因此試塊的強度偏低。

試模變形不及時修理或更換，導致試塊產(chǎn)生不規(guī)則的變形?；蛘叱霈F(xiàn)一些缺邊，缺角的試塊。

如試模尺寸和石料粒徑不相適應(yīng)，試塊中石子過少，試塊沒有用相應(yīng)的機具振實等。
